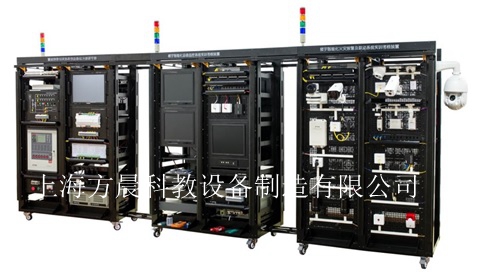

型智能樓宇技能鑒定試驗臺

一、系統概述
智能樓宇技能鑒定試驗臺由設備管理區和器件安裝區組成，所包括的系統有:綜合布線系統、火災自動報警及消防聯動系統、通信網絡和信息網絡系統、建筑設備監控系統(智能照明系統、中央空調監控系統)及安全防范系統(視頻監控系統)。設備管理區主要由安全防范系統的控制及管理設備、建筑設備監控系統的控制及管理設備、火災自動報警及消防聯動系統的控制及管理設備、通信網絡與信息網絡系統及綜合布線系統的設備管理間子系統等組成。
二、技術參數：
1.電源輸入：?jiǎn)蜗嗳€（第三方接地），AC220V±10%，50/60Hz；
2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；
3.整機功耗：≤200W；
4.整機重量：≤450KG；
5.外形尺寸（寬×深×高）：3900mm×650mm×1930mm。
6.動態云故障分析考核系統軟件整個系統軟件能完成對設備的單機考核，網絡云考核，考場監考，設備監控，信息采集，數據處理。
單機考核，在設備無網絡連接時，老師可以通過登錄密碼輸入登錄老師界面進行，考核時間、設備信息、考核項目、設置故障點、設備使用權限的設置，完成考核相關信息的設置，返回到學生登陸界面，學生上機，輸入學號即可開始考核，考核完成考核結果數據會自動保存在歷史數據內，可利用U盤導出考核數據。
網絡云考核，在設備與英特網連接好后，監考人員可以通過網絡APP或二維碼掃描進入控制界面，進行同單機考核的設置，設置完成后，即可通知學生利用手機掃描登陸二維碼，輸入學號，開始進行考核，考核開始監考人員可以通過聲像界面對考核人員進行監考。
設備監控，當設備使用過程中出現異常，聯網設備會向綁定人員進行微信或郵箱進行報警提示設備異常，遠程可實現對設備的電源控制，及時斷開設備電源。
1）技能考核模塊
本模塊將物聯網技術運用于實驗室考核并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。
（1）數據云系統上傳
通過TCP/IP協議，及網絡連接界面實現與專業教學設備云后臺連接。
（2）考核歷史數據
通過歷史數據窗口，對考核結果的歷史查詢。實現對不同時間考核的學員的學號、姓名、發題數、答題數、考核設置時間、考核用時的數據信息按制定時間或最近的時間等方式進行查詢。也可以清楚存盤的歷史數據。可通過U盤實現對數據的導出，導出數據可通過excel打開，編輯。數據的存儲方式是通過考核結束進行保存的，避免了數據過多，在后期處理起來非常的簡潔。
（3）老師登陸界面
通過輸入權限密碼，進入老師窗口。該窗口可設置，考試時間、設備號、所有故障的清除、設備電源權限、4個考核類型的故障設置窗口（可按實際需求進行設置如高級、中級、初級，或是考核項目1、項目2等）、密碼設置、云組態登陸二維碼。
（4）動態設題界面
目前設置為4個項目窗口（可根據需求擴充），每個窗口可根據需求進行相應設置，如直接在線路原理圖上實現故障設置或開關量的設置。開關量設置目前為24路，可按需求進行擴展。故障發布功能，按下故障發布，改項目就會在學生考核界面顯示，和出現，達到發題的目的。
（5）學生信息登陸
可通過該界面實現對學生學號、姓名的登陸，學號及姓名支持6位數學號及39位學生信息登記，可根據需求進行擴展.
（6）實時信息查詢
通過點擊窗口對應查詢信息，可對設備號、考核時間、考核分?jǐn)?shù)進行查詢。
（7）學生開始界面
考核人員可通過掃碼二維碼登陸，也可通過點擊登陸，輸入學號登陸界面進入學生窗口。
（8）考核界面
輸入學號后進入考核界面，當老師通過單擊或者網絡設題后，左上角顯示目前考核項目名稱同時答題窗口顯示有答題項目。窗口同時顯示，登陸的學號，考核剩余時間，完成答題數量，考核說明。點擊考核開始，開始考核，考核剩余時間開始計時，當計時完成也會交卷結束。點擊答題窗口進入答題界面。
（9）動態答題界面
界面顯示線路原理圖或故障點，在原理圖界面可在對應的線路上點擊查明故障，實現考核，答題界面和設題界面原理圖相同，當答題數等于設題數時交卷結束考核?？己藭r(shí)可返回考核界面查看考核剩余時間。當原理圖過大時可通過點擊原理圖對應位置實現放大窗口實現清晰線路來答題。
2）云故障考核功能模塊
（1）學生通過掃碼現場二維碼實現學號登陸，進入考核界面。
（2）教師遠程監考功能，考核現場實時圖像監控及現場聲音播放。
（3）信息顯示設備連接狀態，考核信息查詢。
（4）控制：設置考核故障點，可以設置24路故障，可根據實際需求添加128路。可設置考核時間，考核項目。
（5）設備電源使用權限管理，只有給了權限設備才能上電，或者考核結束設備自行斷電。
（6）歷史數據：顯示學號、分?jǐn)?shù)、設備號、考核時間的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
（7）數據報表：可根據起止時間、時間間隔、數據類型進行生成數據表格，表格可以導出excel。
（8）設備報警：通過物聯網將報警信號上傳到云平臺，通過云平臺向設置的微信推送報警信號。
（9）設有考核完成指示，及故障清除功能。
三、實訓項目：
1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2.線路故障的設置、檢測及排除；
3.四種標準信號（DI/DO/AI/AO）的認識、測量與連接；
4.系統程序設計、編寫、調試和監控；
5.DDC編程軟件的安裝和通訊接口的配置；
6.DDC數字量輸入輸出模塊的編程和配置；
7.DDC模擬量輸入輸出模塊的編程和配置；
8.DDC日程、時間和計劃功能模塊的編程和配置；
9.DDC邏輯表功能模塊的編程和配置；
10.DDC模擬量轉換功能模塊的編程和配置；
11.DDC設備運行狀態功能模塊的編程和配置；
12.系統組態監控界面設計；
13.基于DDC的智能照明子系統的功能設計、接線、編程、調試及運行；
14.基于DDC的新風與空調機組監控系統的功能設計、接線、編程、調試及運行；
15.基于DDC的供配電與照明監控系統的功能設計、接線、編程、調試及運行；
16.基于DDC的給排水與熱交換監系統的功能設計、接線、編程、調試及運行；
17.智能樓宇集成監控軟件的編程和通訊，集成監控用戶界面的設計和制作；
18.基于智能樓宇集成監控軟件的綜合集成監控管理實訓；
19.綜合布線系統垂直干線子系統與水平干線子系統的安裝、鏈路設計、連接和測試；
20.橋架及其配件的安裝和布線；
21.信息插座和機架設備的安裝；
22.水晶頭及跳線的制作和測試；
23.110配線架的壓線和測試；
24.鴨嘴跳線的連接及及鏈路的測試。系統的安裝、布線、接線、編程、調試、運行、維護及維修
25.各種攝像機的認識與接線
26.監控系統與報警系統的聯動操作與接線
27.各種攝像機在生活在的用途
28.攝像機的通道設置與定時錄像設置
29.USB備份處理
30.與網絡視頻傳輸入的綜合擴展實訓
31.云臺解碼器的設置與操作（一體式云臺）
32.攝像機的圖像調試與安裝
33.攝像機的各種不同場所的用途
34.報警點的接入與控制操作
35.與綜布系統聯接的實訓
36.網絡視頻的傳輸與調試
37.各類火災控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
38.火災報警控制器的接線、操作和編程；
39.火災顯示盤的接線和操作；
40.電子編碼的設計和操作；
41.消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習；
42.火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
43.火災自動報警監控管理軟件的編程及操作；
44.智能樓宇集成監控軟件的編程和通訊，集成監控用戶界面的設計和制作；
45.基于智能樓宇集成監控軟件的綜合集成監控管理實訓；
46.各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
47.火災報警控制器的接線、操作和編程；
48.火災顯示盤的接線和操作；
49.手/自動聯動控制；
50.消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習；
51.火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
52.火災自動報警監控管理軟件的編程及操作；
