FC-302型電子產品焊接與工藝實訓臺（雙面四組型）

電子產品焊接與工藝實訓臺是根據以能力為本位\以就業為導向,緊密結合生產實際和職業崗位的技能要求,按照職業教育的教學和實訓要求而研發的產品。通過實訓使學生掌握電子產品的工藝設計知識，并通過電子產品我制作，掌握基本技能要求，如：安全操作、元器件及其封裝的識別、元器件的安裝、手工焊接、調試、故障排除、產品質量保證等實踐動手能力；通過波峰焊（接插件焊接技術）了解傳統電子產品組裝技術，掌握波峰焊基本工藝流程。通過SMT（表面貼裝技術）了解先進電子組裝技術，掌握SMT基本工藝流程，并親身感受先進制造工藝。本裝置是高度仿真的電子工藝生產線，目的是滿足學生電子制作，電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求。為學生自主學習、合作學習、研究性學習提供必要設備，培養學生的實踐能力和創新能力。本實訓裝置適合技工學校、職業培訓學校、職教中心、鑒定站/所、電子類專業《電子工藝》課程的鑒定考核。

一、技術性能
1.輸入電源:三相四線220V±10% 50Hz
2.工作環境:溫度-10℃~+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量: ＜200VA
4.外形尺寸:1600mm*1300mm*1900mm(四人座)
二、實訓的基本配置及功能
實訓裝置由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。
（一）實訓臺

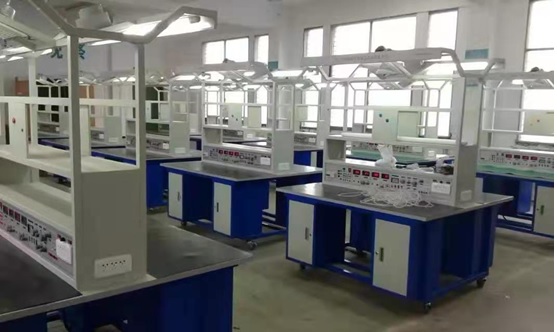

實訓臺上方裝有電風扇、照明日光燈、中間是看板、儀表臺、插座、工具柜、電烙鐵和元件盒。
1、工作臺面采用木制的壓層板加耐磨橡膠墊，不易損壞。
2、屏頂部用于放置元件盒（焊接工序用）或儀器儀表（調試工序用）等。
3、屏上方配有雙層框架，設有兩個PVC夾板，可用來夾放相關工藝資料。
4、頂部設有2只40W日光燈和2只風扇，用于照明，能夠保證充足的光源。
5、提供交流220V電源6路2組；±5V/0.5A、±12V/0.5A四路固定直流電源2組
6、提供兩路低壓穩壓直流0.0～30V/0～2A連續可調電壓電流電源，配有電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。
7、有4個獨立的抽屜和4個柜子，鈑金厚度≧1.5mm，可分工位存放元器件、工具、實訓套件等。臺面鋪有綠色防靜電桌墊。
8、電子焊接裝配生產線采用分節結構，每節單面共計4個工位，長度為1600mm；實訓臺寬度為1300mm。
9、實驗室安全管理平臺軟件
（1）該系統集成無線遠程實驗臺電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。
（2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；
（3）終端具有兩級使用權限：普通權限和高級權限
普通權限：設備上電即自動進入普通權限，在該權限下任何人都可以自由查看各相電參數；但是無權干預設備的運行且無權更改系統設置；
高級權限：需要教師輸入密碼才能獲取該權限級別，進入該權限級別后即可獲取本電源管理系統的所有操作權利，包括拉合閘（運行或停止運行）、本地定時開關機，過欠壓，過流以及余額不足報警閾值設置及其功能使能；報警記錄查看，費用管理部分的預付費功能開關，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時模式設置，配網觸發模式選擇等；
（4）穩定可靠的互聯網連接：使用全球化開發平臺，連接可靠性強，網絡數據延遲小。
（5）終端設備與APP緊密結合，通過手機或其他智能移動終端系統監控查詢學生實驗臺的電源開關狀態；可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能（云定時）。
（6）終端設備與云端聯動，在聯網狀態(顯示綠色WIFI標志)，教師通過手機APP，可遠程實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警；設備的電參數和運行狀態會實時的映射到智能移動終端；
（7）可遠程設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。在終端上更改系統設置也會即時的反饋到云端，并顯示在APP上；在APP上的操作權限同高級權限一樣可實現對設備的完全控制；
（8）預付費功能，在APP端，用戶對產品具有完全的操作權，可以給電表設備進行電量充值，剩余電量為0.00kWh時自動拉閘斷電；帶有余額不足提醒功能，余額不足時自動上報到云端，APP也會立即顯示并記錄該事件以提示用戶及時進行電量充值；（預付費功能和余額不足報警功能也以被關閉）
（9）APP可以顯示總有功電量和歷史小時電量/日電量/月電量/年電量統計記錄；
（10）設備分享功能，通過APP可以把設備分享給其他成員，方便協同管理，如果不想分享給其他成員也可以直接解除分享；初次添加設備的用戶為設備所有者，對設備分享與否具有絕對掌控權；
（二）實訓線路板（4套/臺）
每套配16項電子專業技能訓練散件（專用線路板）
1. 簡易正弦波信號發生器
2. 360tres型萬用表元件包
3. 六位數顯電子鐘元件包
4. 無線對講電路板元件包
5. 多路穩壓輸出電源套件
6. 聲光控開關套件
7. 1.5V點亮LED閃燈套件(帶殼)
8. 觸摸開關套件
9. MP3MP4通用充電器套件
10. 220V1W長壽命卡口LED節能燈套件
11. 簡易門鈴套件
12．新板簡易金屬探測
13．小兔子眨眼睛套件
14．1.5V升壓9V套件
15．聲控小夜燈套件
（三）全數字化電工實驗仿真軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真
1）電子仿真
（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術
（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真
（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；
（3）綜合技能實訓
①調光臺燈電路的連線組裝仿真、測試、排故②數字時鐘電路的連線組裝仿真、測試、排故③放大電路的連線組裝仿真、測試、排故④收音機電路的連線組裝仿真、測試、排故⑤穩壓電源電路的連線組裝仿真、測試、排故⑥聲光報警電路的連線組裝仿真、測試、排故
2）電氣仿真
（1）電工基本常識與操作：
①安全用電常識：觸電方式；防護措施；接地接零；急救措施
②常用電工工具：通用工具；線路工具；設備工具
③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復
④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程
（2）電工儀表
①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；
②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；
③鉗形電流表：外形仿真，原理仿真，使用仿真；
④兆歐表：外形仿真，原理仿真，使用仿真；
⑤直流電橋：外形仿真，使用仿真；
⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；
（3）照明電路安裝
①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；
②兩地控制線路：器材仿真，電路仿真連線仿真
（4）電機與變壓器
①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；
②單相異步電動機：外形仿真，結構仿真，裝配仿真；
③伺服電動機：外形仿真，結構仿真，原理仿真；
④步進電動機：外形仿真，原理仿真；
⑤直流電動機：外形仿真，結構仿真，裝配仿真；
⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；
（5）低壓電器
①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；
②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；
③常用閘刀開關：外形仿真，結構仿真；
④低壓斷路器：外形仿真，結構仿真，原理仿真；
⑤熔斷器：外形仿真，結構仿真；
⑥啟動器：外形仿真
⑦主令電器：外形仿真，結構仿真；
（6）電動機控制仿真
①接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真
②電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真
③排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、
（7）電工識圖
3）電工基礎仿真：能進行39個仿真實驗如下（包含但不局限于）
實訓一  電位、電壓的測定仿真；實訓二  電源的外特性仿真；實訓三  歐姆表工作原理仿真；實訓四  電阻的串、并、混聯仿真；實訓五  電壓控制電流源仿真；實訓六  電壓控制電壓源仿真；實訓七  電容器的串、并、混聯電路仿真；實訓八  電容在交直流電路中的作用仿真；實訓九  一階RC電路的過渡過程仿真實訓十  二階電路的響應仿真；實訓十一  負載獲得最大功率的條件仿真；實訓十二  惠斯通電橋仿真；實訓十三  電阻與溫度的關系仿真；實訓十四  直流電路星形和三角形電路的等效互換仿真；實訓十五  RL串聯電路仿真；實訓十六  RC串聯電路仿真；實訓十七  RCL并聯電路仿真；實訓十八  電感在交直流電路中作用仿真；實訓十九  一階RL電路的過渡過程仿真； 實訓二十  諧振電路仿真；實訓二十一  RC選頻電路仿真；實訓二十二  通斷電自感現象仿真；實訓二十三  電壓表電流表的工作原理仿真；實訓二十四  單相交流電路功率因數的改善及日光燈的接法仿真；實訓二十五  變壓器實驗仿真；實訓二十六  單相交流電路實驗仿真；實訓二十七  電焊變壓器原理仿真；實訓二十八  交流互感器原理仿真；實訓二十九  電壓互感器原理仿真；實訓三十  磁耦合線圈的反、順接法仿真；實訓三十一  三相負載的星、三角形連接電路仿真；實訓三十二  樓梯開關兩地控制仿真；實訓三十三  戴維南定理實驗仿真；實訓三十四  歐姆定律仿真；實訓三十五  互易定律仿真；實訓三十六  基爾霍夫第一定律仿真；實訓三十七  基爾霍夫第二定律仿真；實訓三十八  迭加定律仿真；實訓三十九  諾頓定律仿真
4）在線學習培訓
（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓
（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；
（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
5）液壓傳動原理的動態演示并不少于18種動態演示。
6）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真
7）氣動回路仿真演示：28回路的仿真，14路“考考你！”典型氣路設備故障。
8）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、正反轉仿真、裝配流水線仿真、自動門仿真、交通燈仿真、電梯仿真、升降機仿真、天塔仿真、搶答器仿真、分揀仿真、水塔仿真、運料小車仿真等。
9）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。
10）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
11）電機軟啟動及電機保護器的仿真
（四）工具套件（4套/臺）
配常用的萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、恒溫烙鐵、熱風臺、焊錫絲、吸錫器，同時也可以為用戶代辦其它實訓器材。
三、實訓項目
1. 簡易正弦波信號發生器的焊接與調試
2. 360tres型萬用表的焊接與調試
3. 六位數顯電子鐘的焊接與調試
4. 無線對講電路板的焊接與調試
5. 多路穩壓輸出電源的焊接與調試
6. 聲光控開關的焊接與調試
7. 1.5V點亮LED閃燈的焊接與調試
8. 觸摸開關的焊接與調試
9. MP3MP4通用充電器的焊接與調試
10. 220V1W長壽命卡口LED節能燈的焊接與調試
11. 簡易門鈴的焊接與調試
12．新板簡易金屬探測器的焊接與調試
13．小兔子眨眼睛的焊接與調試
14．1.5V升壓9V的焊接與調試
15．聲控小夜燈的焊接與調試
