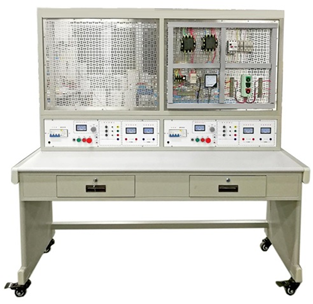

FC-TZDG-01A型特種電工安全考試培訓裝置

一、概述：
該實訓裝置主要由實訓桌、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。

二、特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1400mm×680mm×1690mm
四、實訓臺配備
1、提供線交流三相380V電壓
2、交流儀表
①交流電流表2只 ②交流電壓表2只
3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4、650*600mm網孔板，采用優質鋼板數控機床沖孔，表面噴塑。
五、參考實訓項目
三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
三相異步電動機正反轉控制線路的接線及安全操作（K22）
帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
單相電能表帶照明燈的接線及安全操作（K24）
間接式三相四線有功電能表線路（K25）
六、配置清單

序號	名稱	型號	數量
	交流接觸器	CJT1-20/380V	2只
	熱繼電器	JR36-20	1只
	電流表	6L2 5A	1只
	互感器	BH-0.66	1只
	熔斷器（含5A熔芯）	RT14-20	5只
	斷路器	DZ108-20	1只
	按鈕盒	3H	1只
	接線端子	TB-1512	3條
	電機	180W/380V	1臺
	單相電度表	220V/20A	1只
	斷路器	DZ47LE-32 1P+N	1只
	日光燈	燈管、鎮流器、啟輝器	1套
	開關	86單開雙控	2只
	開關	86單開單控	1只
	插座	86 5P插座	1只
	三相四線有功電度表	DS862-4	1只
	斷路器	DZ47 4P	1只
	互感器	BH-0.66	3只
	燈座		3只
	燈泡		3只
	工具箱		1個
	實驗接線	Φ4護套自鎖線（5色）	10條
