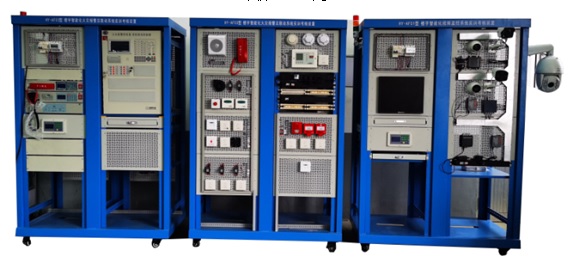

FC-LY-09型樓宇自控(BA)實訓系統
一、系統概述
樓宇自控系統的作用是將建筑物中的建筑設備或系統,進行分散控制、集中監視管理,實現一體化控制、監測和管理,從而提供一個舒適、安全的生活和工作環境,并通過優化控制提高管理水平,從而達到節約能源和人工成本,進一步地,可以方便地實現物業管理自動化。本系統監控范圍包括:冷熱源系統、空調/新風(帶熱回收)系統、送排風系
二、實驗目的
本實驗為學生綜合課程設計的一部分,在熟悉江森樓宇自控系統軟硬件的基礎上,完成
樓宇自控系統的初步方案設計,并在樓宇自控實驗平臺上,完成樓控系統的軟件設計調試。通過實驗,了解樓宇自控系統軟硬件系統的構成,掌握建筑設備(特別是空調系統)的控制原理,掌握樓宇自控系統設計的一般方法。
二、特點
實訓平臺依據智能建筑行業的發展趨勢和特點,結合樓宇智能化技術的功能和應用,以樓宇子系統工作任務為導向,基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展,多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等;系統地訓練了學生專業技術、實際技能(系統認知、系統原理、布線、接線、編程、調試、運行、維護及維修等)、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力,同時培養了其嚴謹?shù)墓ぷ髯黠L和良好的職業素養。
三、技術指標
1、電源輸入:單相三線(第三方接地),AC220V±10%,50/60Hz;
2、安全保護:接地,漏電(動作電流≤30mA),過壓,過載,短路;
3、機功耗:≤300W;
4、外形尺寸(寬×高×深):1060mm×1900mm×800mm(工業鋁型材支架);
5、實驗室遠程管理系統軟件.
1)該系統集成遠程實驗臺電源管理系統,通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時開啟關閉電源功能。
2)該系統還可通過 PC 控制終端進行實訓考核,也可通過手持移動控制終端進行實訓考核,可自由設定任意一處與電控模塊引腳有關的各種常見故障,故障類型包括:線路斷 路、對地短路、接觸不良,偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障,共 24 路故 障設置??筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障,共192 路故障設置??筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
3)所有配備驅動模塊的實訓設備,均可通過內置的專用新型無線數據傳輸模塊無線組網, 實現遠程集中管理。
4)用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡,系統可以聯機考核也可以脫機考核,通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5)集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等,并生成趨勢曲線。
6)用戶可以實現單機操作考核和聯網考核。
四、主要配置
序號 |
器材名稱 |
數量 |
單位 |
備注 |
1 |
立式實訓平臺 |
1 |
臺 |
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
4 |
線纜管理架 |
12 |
個 |
|
5 |
電源管理模塊 |
1 |
臺 |
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
7 |
主機監控模塊 |
1 |
臺 |
|
8 |
網絡通訊適配器 |
1 |
個 |
|
9 |
編程軟件 |
1 |
套 |
|
10 |
組態監控軟件 |
1 |
套 |
|
11 |
模擬I/O模塊 |
1 |
塊 |
|
12 |
空調監控模擬模型系統模塊 |
1 |
塊 |
|
13 |
供配電模擬模型系統模塊 |
1 |
塊 |
|
14 |
照明模擬模型系統模塊 |
1 |
塊 |
|
15 |
給排水模擬模型系統模塊 |
1 |
塊 |
|
16 |
熱交換監控模擬模型系統模塊 |
1 |
塊 |
|
17 |
電梯模擬模型系統模塊 |
1 |
塊 |
|
18 |
6位PDU電源 |
1 |
個 |
|
19 |
耗材及工具 |
1 |
套 |
|
20 |
實驗室遠程管理考核系統 |
1 |
套 |
|
五、實訓項目
1、基礎實操部分
1)系統的原理、布線、接線、編程、調試、運行、維護等;
2)線路故障的設置、檢測及排除;
3)模擬I/O模塊
4)四種標準信號(DI/DO/AI/AO)的認識、測量與連接;
5)程序設計、編寫、調試和監控;
6)組態監控界面設計。
2、空調監控模擬模型系統模塊
1)室內二氧化碳濃度監測;
2)回風溫度監測;
3)壓差開關監測;
4)防凍開關監測;
5)送風機故障狀態監測;
6)送風機壓差開關監測;
7)回風機故障狀態監測;
8)回風機壓差開關監測;
9)新風閥調節控制;
10)電動閥調節控制;
11)回風閥調節控制;
12)排風閥調節控制;
13)送風閥開關控制;
14)回風機啟??刂?;
3、供配電模擬模型系統模塊
1)1#進線電壓監測;
2)#進線電流監測;
3)2#進線電壓監測;
4)2#進線電流監測;
5)1#供電回路開關監測;
6)2#供電回路開關監測;
7)雙電源切換開關監測;
8)1#回路開關控制;
9)2#回路開關控制;
4、照明模擬模型系統模塊
1)光照度傳感器監測;
2)光照度開關監測;
3)景觀區照明燈開關監測;
7)人體紅外監測;
8)情景照明燈開關控制;
9)辦公區1#照明燈開關控制;
10)辦公區2#照明燈開關控制;
5、給排水模擬模型系統模塊
1)主用給水泵故障狀態監測;
2)備用給水泵故障狀態監測;
3)低限報警水位開關監測;
4)啟泵水位開關監測;
5)停泵水位開關監測;
6)排水泵手/自動狀態監測;
7)排水泵故障狀態監測;
9)停泵水位開關監測;
10)啟泵水位開關監測;
11)溢流報警水位開關監測;
12)主用給水泵啟??刂疲?br />
13)備用給水泵啟??刂?;
14)排水泵啟??刂疲?br />
6、熱交換模擬模型系統模塊
1)熱網蒸汽溫度監測;
2)1#熱交換器出水溫度監測;
3)2#熱交換器出水溫度監測;
4)水回水溫度監測;
5)1#泵啟停狀態監測;
6)1#泵手/自動狀態監測;
7)1#泵故障狀態監測;
8)2#泵啟停狀態監測;
9)2#泵手/自動狀態監測;
10)2#泵故障狀態監測;
11)1#電動閥調節控制;
12)2#電動閥調節控制;
13)1#泵啟??刂疲?br />
14)2#泵啟??刂?;
7、電梯模擬模型系統模塊
1)啟停狀態監測;
2)上行狀態監測;
7)下行狀態監測;
8)首層狀態監測;
9)第2層狀態監測;
10)第N層狀態監測;
11)故障狀態監測;
12)緊急狀態監測;
13)正常啟動控制;
14)消防停止控制;
15)系統整合監控;
