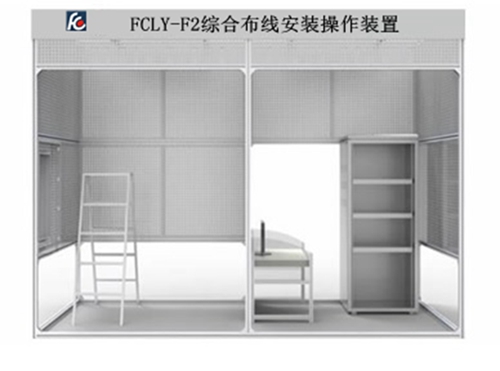

FCLY-F2型綜合布線安裝操作裝置

一、產品概述
本支架模型是為中、高職業院校教育培訓機構研制的樓宇智能化實訓考核設備安裝支架，系統根據樓宇智能化系統的安裝特點，針對樓宇智能化的各子系統的安裝、布線與調試進行設計，強化學生對樓宇智能化系統各模塊的安裝、電氣接線、調試、故障診斷排除與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
實訓系統以兩個房間式的建筑模型為平臺，采用模塊化結構，由現管理中心和一個樓層房間組成，可選配通用型實訓系統模塊進行自由組合完成對講門禁及室內安防、防盜報警、閉路視頻監控、消防報警、智能巡更管理、門禁管理、DDC照明控制系統、DDC新風機控制系統、公共廣播、遠程抄表等項目的實訓和考核，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、產品特點
1.實訓系統框架由鋁型材搭建框架，把鋼質孔板通過固定件安裝到框架上,支架適合多種弱電系統工程設備的安裝實訓，采用工程排座端子接線，與智能化工程一致。
2.強電部分有智能總電源管理系統，采用智能非接觸式IC卡刷卡管理實訓系統的總電源，電源總線通過專用電源轉接器再輸出到實訓系統，有短路、漏點、過壓時自動保護設備功能。
3.弱電部分可以提供 DC5V、 DC12V、DC18V、DC24V 共四種電壓輸出，同時液晶顯示各路電壓情況。每路電壓帶有短路、過流保護功能。
4.根據實訓內容需要，可以靈活安裝拆卸各個通用子系統，功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓，真正做到一個模型多用。
5.自動化創新物聯網應用云平臺模塊
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1）數據云系統上傳2）手機app數據查詢3）歷史數據查詢4）數據分析統計5）短信報警6）微信報警7）微信反向控制8）二次開發
（1）物聯網自動化應用軟件
1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
4）設備報警：對設備急停按鍵做的模擬設備故障報警進行微信報警，同時可以實現短信及郵箱報警。報警范圍包括模擬量，開關量的上下線、閥值等狀態進行設置報警。
（2）終端包含：1）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理
三、技術性能
1.輸入電源：單相三線 220V±10% 50Hz
2.外型尺寸：3160mm×1600mm×2400mm
3.產品結構：鋁合金框架，鈑金孔板裝配成房間結
4.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、實訓項目
1、系統基礎設施安裝
1)安裝機架設備；
2)安裝壁掛機柜；
3)根據施工圖紙安裝橋架、線槽及線管。
2、安裝校園主干網布線系統
1)安裝光纖分線盒；
2)安裝電纜管理系統；
3)安裝光纖電纜。
3、建筑物布線安裝
1)安裝光纖分線盒；
2)安裝光纖電纜；
3)應用熔接技術鏈接光纖；
4)安裝銅線電纜；
5)安裝電纜管理系統；
6)安裝適配器；
7)安裝通信管理設備，如程控交換機等。
4、安裝住宅銅線、光纖電纜
1)安裝語音電纜；
2)安裝數據電纜；
3)安裝信息模塊；
4)安裝住宅終端設備，如攝像機、電視機等。
